Первый шаг — определить, откуда в дом будет поступать вода: от центральной магистрали, скважины или колодца. Выбор источника определяет всю архитектуру системы.
Центральный водопровод — самый простой вариант. Он обеспечивает стабильный напор и избавляет от необходимости бурения или копания. Однако система зависит от поставщика: возможны плановые отключения, скачки давления, гидравлические удары и ржавчина из-за износа магистральных труб. При подключении к центральной сети требуется обратный клапан и фильтрация.
Скважина — надёжный автономный источник. Скважины бывают трёх типов:
- Абиссинская (до 15–25 м) — самая мелкая, применяется редко.
- Песчаная (15–40 м) — более чистая вода, чем в колодце, но требует периодической замены фильтра из-за заиливания. Срок службы 5–15 лет.
- Артезианская (30–200 м) — почти идеальное качество воды, срок службы 20–30 лет, но требует лицензии и значительных затрат на бурение.
Колодец — бюджетный вариант для сезонного проживания. Глубина 5–15 м, срок службы 10–15 лет. Основные минусы: сезонные колебания уровня воды, высокий риск загрязнения поверхностными стоками, необходимость регулярной чистки.
Для постоянного проживания рекомендуется центральное подключение или артезианская скважина.
Выбор схемы разводки
После выбора источника определяется внутридомовая схема распределения воды. Существуют две основные схемы.
Тройниковая (последовательная) разводка строится по принципу одной магистральной трубы диаметром 20 мм с ответвлениями через тройники к каждому потребителю. Преимущества: экономичность и простой монтаж. Недостатки: при одновременном использовании нескольких приборов давление на удалённых кранах падает на 30–40%, для ремонта одной точки требуется перекрыть воду во всём доме.
Коллекторная (лучевая) разводка использует центральный распределитель с четырьмя–восьмью выходами. От коллектора к каждому потребителю идёт отдельная труба диаметром 16 мм. Преимущества: стабильное давление независимо от числа открытых кранов, возможность отключить отдельный прибор без остановки системы, удобство ремонта. Недостатки: сложность монтажа, высокая стоимость, необходимость выделить место для установки коллектора в шкафу.
Для коллекторной разводки требуется отдельное помещение (чердак, техническое помещение), где размещается шкаф с коллектором, счётчиком и фильтром.

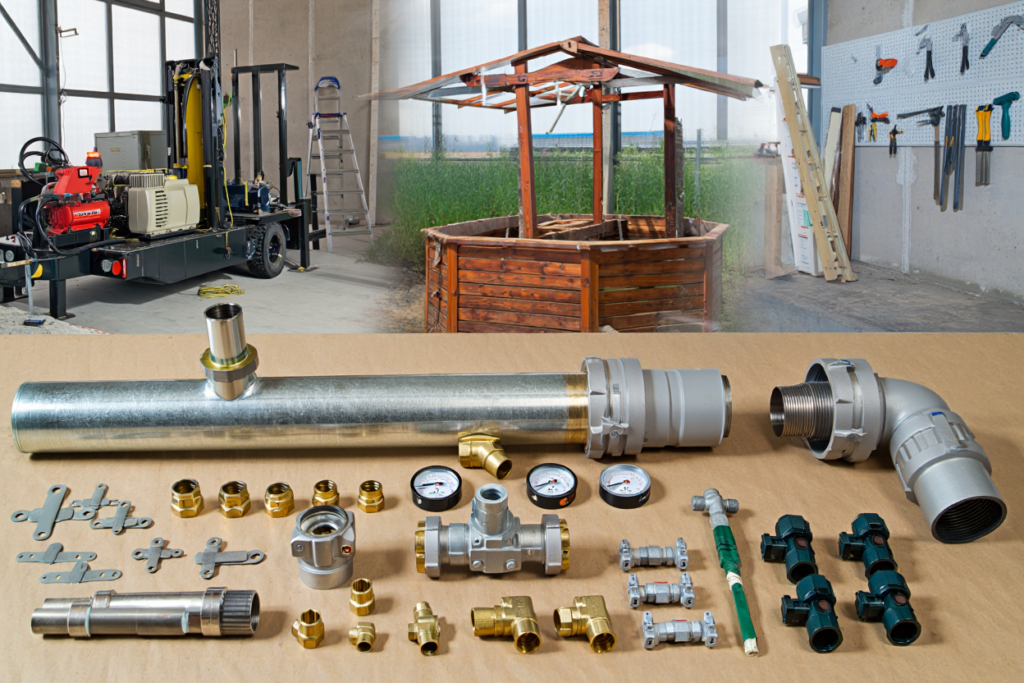

Материалы и оборудование
Для холодного водопровода используются трубы из сшитого полиэтилена (ПНД) диаметром 20 мм для магистрали и 16 мм для ветвей. Для горячей воды — полипропилен диаметром 20 мм с армированием алюминием, что предотвращает расширение при нагреве до 60 °C. Армированный полипропилен монтируется с помощью специального паяльника.
Обязательное оборудование при автономном водоснабжении от скважины:
- Насос (погружной или насосная станция)
- Гидроаккумулятор (защита от гидроударов и создание запаса воды)
- Реле давления и манометр
- Обратный клапан
- Кессон (защита от промерзания)
- Система фильтрации
- Бойлер для горячей воды
При подключении к центральной магистрали достаточно обратного клапана, фильтра и счётчика.
Этапы монтажа внутридомовой разводки
Точка входа воды
Вода входит в дом через одно отверстие в стене диаметром чуть больше трубы. При коллекторной разводке сразу после входа устанавливаются в последовательности: обратный клапан (при центральном водопроводе), счётчик воды, фильтр тонкой очистки (сетка 100 микрон), затем коллектор в защитном шкафу. Расстояние от входа до коллектора составляет 1–1,5 метра.
Обратный клапан предотвращает поток воды в обратном направлении при отключении магистрали. Фильтр устанавливается горизонтально для полного удаления воздуха из корпуса.
Прокладка магистрали
От счётчика магистраль идёт по стене или в штробе (канавке) к коллектору или первому тройнику. Труба должна иметь уклон 1–2 градуса в направлении входа — это обеспечивает полный слив воды при отключении и защищает систему от замерзания зимой. При креплении по стене используются хомуты на расстоянии 60 см друг от друга.
Монтаж ПНД производится с обжимными фитингами: труба вставляется в гильзу, гайка затягивается вручную, затем ещё два оборота разводным ключом. Момент затяжки — 12–15 Нм. Чрезмерное затягивание деформирует гильзу и вызывает утечку.
Разводка к приборам
От коллектора или магистрали к каждой точке потребления (раковина, унитаз, ванна, стиральная машина) идёт отдельная труба. На каждой ветке перед прибором устанавливается шаровый кран для перекрытия при необходимости — это позволяет отключить отдельный прибор без остановки всей системы.
Для горячей воды коллектор часто размещается рядом с холодным, но трубы идут отдельно от бойлера или котла. Трубопровод горячей воды изолируется минватой толщиной 25 мм для снижения тепловых потерь.
Защита от обратного потока
Перед стиральной машиной и посудомоечной машиной обязателен антисифон — клапан, предотвращающий засасывание грязной воды в магистраль при скачке давления. Он устанавливается вертикально на высоте 60 см от пола.
На раковинах и ваннах уже присутствует встроенный гидрозатвор — изгиб трубы под мойкой, где находится вода, создающая уплотнение от запахов из канализации.
Проверка системы
После монтажа система включается и проверяется в течение 2 часов на предмет утечек в каждом стыке. При обнаружении даже капельной утечки фитинг разбирается, гильза перематывается герметизирующей лентой в 3–4 витка и собирается заново.
Давление в системе должно быть 2–3 атмосферы. Проверка производится манометром, установленным после счётчика. Отсутствие давления указывает на забитый фильтр или неисправный обратный клапан.
